注意事項：
1. 實施配線前務必關閉電源。
2. 絕對不可以自行改裝控制器內部的連線和線路。
3. 接線前看清各接線端子上的標簽，接錯端子會造成控制器不可恢復性損壞。
4. 請選擇安全區域安裝控制器，防止高溫，避免濕氣和水滴的潑濺。
一、 使用前相關事項
1-1 交貨檢查
每臺控制器在出廠前均經嚴格品管，并做強化防撞包裝處理，客戶在拆箱后請檢查控制器是否在運輸過程中造成損壞。
1-2 產品外觀
主要功能：
檢測量程：
a. -500Pa——500Pa；
b. -250Pa——250Pa；
c. -125Pa——125Pa；
d. -60Pa——60Pa；
e. ……（根據你們實際情況添加）
輸出方式：
電壓輸出：0-10V；
電流輸出：4-20mA；
開關量報警輸出：2路常開+2路常閉；
總線：RS485（modbus）。
1-3 存儲
1. 必須置于無塵垢、干燥的地方。
2. 存儲溫度：-10℃~+40℃。
3. 存儲濕度：0%~90%。
4. 振動：<20Hz：9.8m/s2(1G)max；20Hz ~50Hz：5.88m/s2(0.6G)max。
5. 即使濕度滿足規范要求，如溫度發生急遽變化，則亦可能發生結露和結冰，應避免存放在這種場所。
6. 避免存儲于有腐蝕性氣、液體的環境中。
7. 最好適當包裝存放在架子或臺子上。
8. 若為開封使用時并且超過 3 個月時，保存環境周圍溫度不得高于 30℃。這是因為考慮到電解電容器不通電存放時，當環境溫度過高，其特性易劣化。請勿在無通電的狀態下放置一年以上。
二、 安裝和配線
2-1 安裝環境條件
1. 環境溫度：-10 ~ +50°C (14 ~ 104°F)。
2. 相對濕度：<90%，無結霜。
3. 安裝高度：<1000m;
4. 壓力：86 ~ 106 kPa。
5. 振動：<20Hz：9.8m/s2(1G)max；20Hz ~50Hz：5.88m/s2(0.6G)max。
2-2 配線說明
1. 電源一定要連接到控制器的POWER的L、N端，如果將電源誤接到其他端子，則會損壞控制器。
2. 控制層485總線是有A、B之分的，A線接A，B線接B；最好使用雙色的1mm2的雙絞線。
3. 此控制器用的是RS485通訊方式，為了提高穩定性，建議通訊線用手拉手的接法。
4. 接線端子和導線，確保連接的高可靠性。
5. 配線的線徑規格的選定，請依照電工法規的規定實施配線。各端子的螺絲請鎖緊，以防震動松脫產生火花。
6. 完成電路配線請檢查以下幾點：
a) 所有連線是否都正確無誤？
b) 有無漏接線？
c) 各端子的連接線之間是否有短路或者對地短路？
三、 產品參數
1. 介質：空氣和非易燃，非腐蝕性氣體。
2. 介質溫度：0-60°C
3. 外殼：ABS工程塑料
4. 工作環境：-20°C ~+85°C
5. 壓差量程：多種量程,過載3xFS，破壞壓力10xFS
6. 通訊輸出：RS485;
7. 精度：±0.5%FS
8. 長期穩定性：±0.1%FS /Year
9. 溫漂系數：＜0.03%FS/°C
10. 電源：24VDC±3VDC；
四、 操作說明
4-1 界面說明
○鍵為設置鍵，在現實界面△用于設置單位（Pa->KPa->mbar->mmWC->inWC->Pa），▽鍵用于清零。具體使用參見4-3項。
4-2 功能介紹
1. 壓差報警
若當前監測的壓差值大于已設壓差上限或者低于壓差下限是報警；若高于壓差上限，模擬指針發光管閃爍，繼電器輸出觸點報警信號。當從壓差恢復到報警值以內后所有報警信號全消失。下限同上限處理。
2. 4-20mA輸出
根據選用的量程不同，輸出對應電流值有所差別。若量程為-500Pa——500Pa，當壓差為-500Pa時，輸出電流為4mA；當壓差為500Pa時，輸出電流為20mA；當壓差為0Pa時，輸出電流為12mA。電流采樣電阻最大不得超過1.2KΩ。
2. 0-10V輸出
根據選用的量程不同，輸出對應電壓值有所差別。若量程為-500Pa——500Pa，當壓差為-500Pa時，輸出電壓為0V；當壓差為500Pa時，輸出電壓為10V；當壓差為0Pa時，輸出電壓為5V。

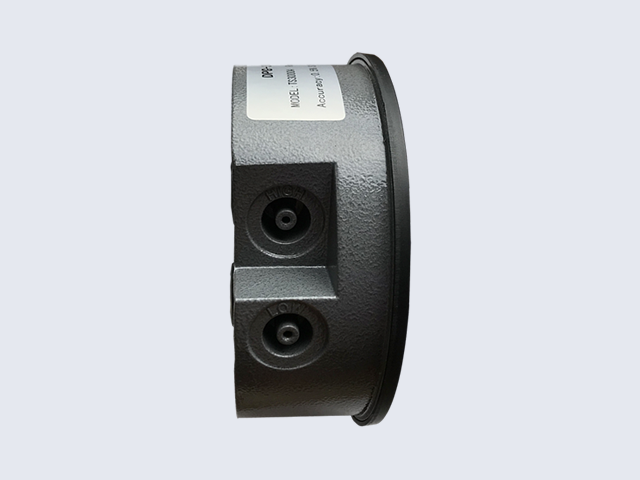

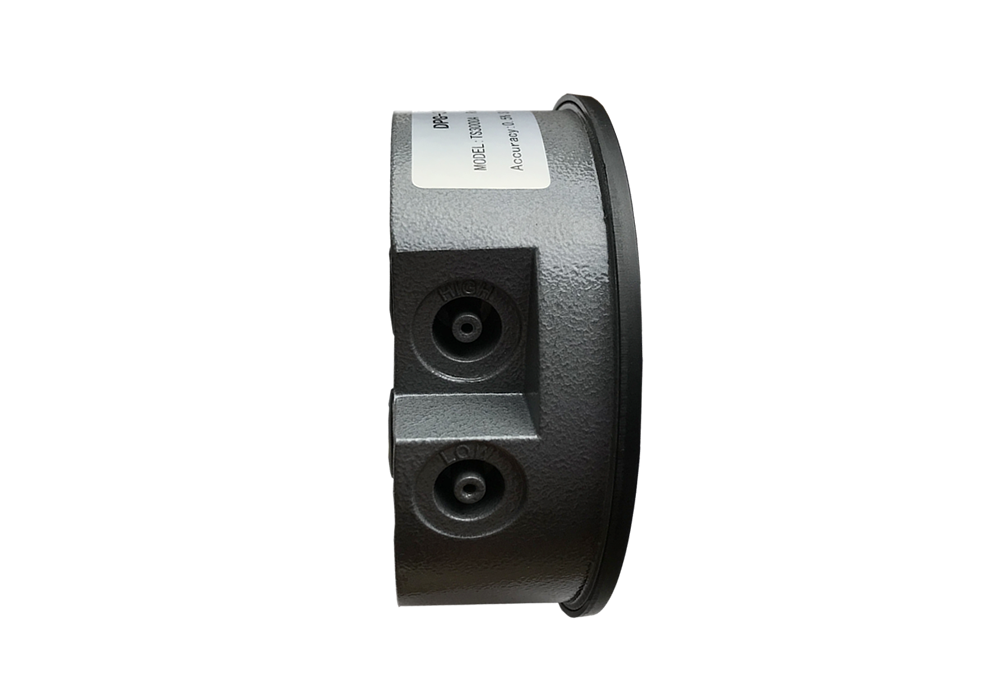

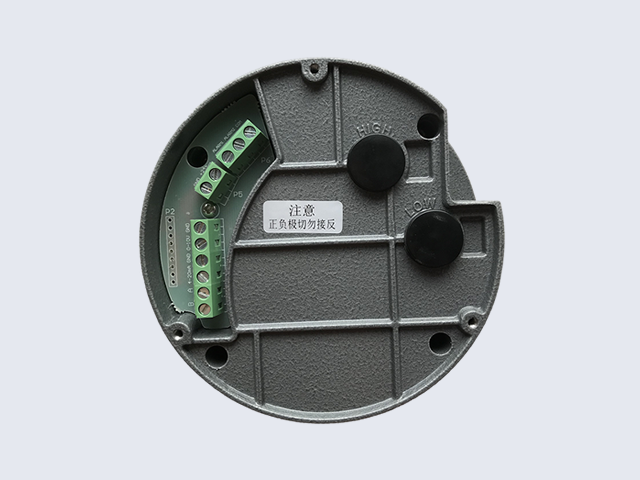

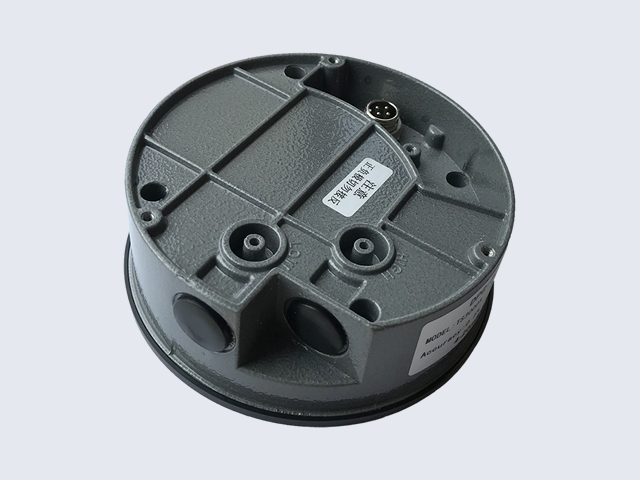

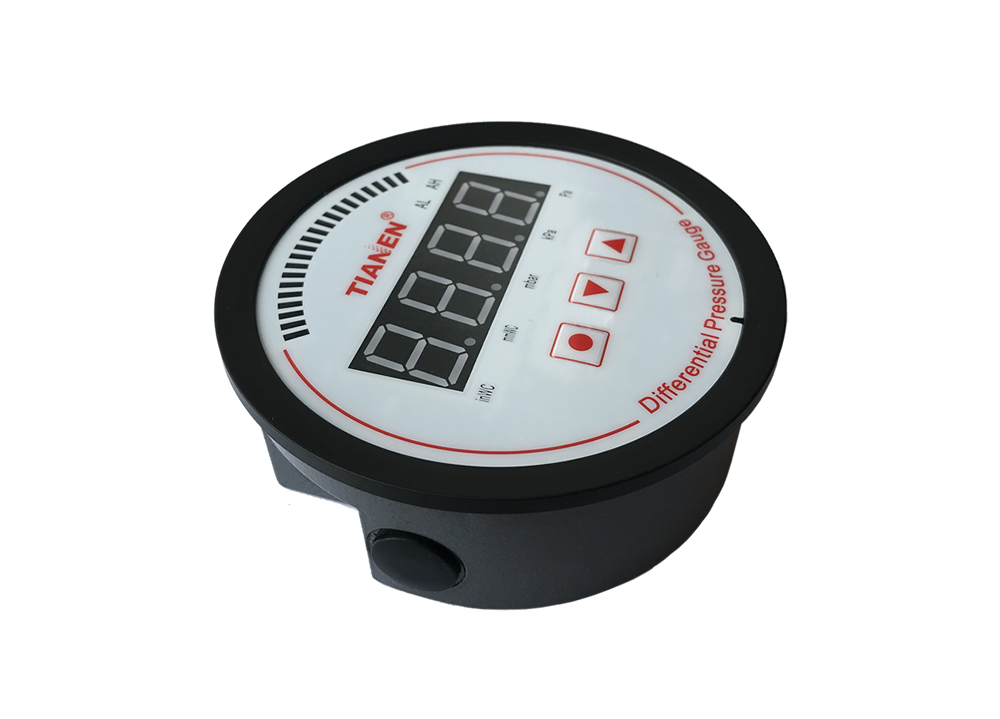

四、 產品圖片
