壓差開關是技術人員洞悉目前HVAC水系統流量控制產品的諸多弊端而開發的，它是整套HVAC水流量控制產品的一個重要系列，它具有緊湊的外形、卓越的性能和具競爭性的價格是取代任何形式的靶式流量開關的最佳選擇。

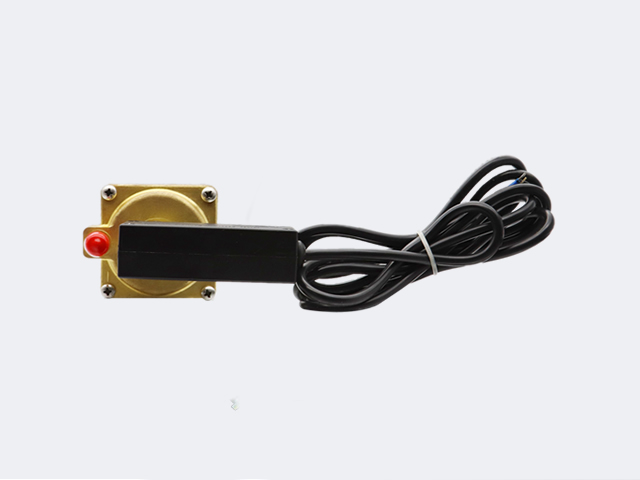

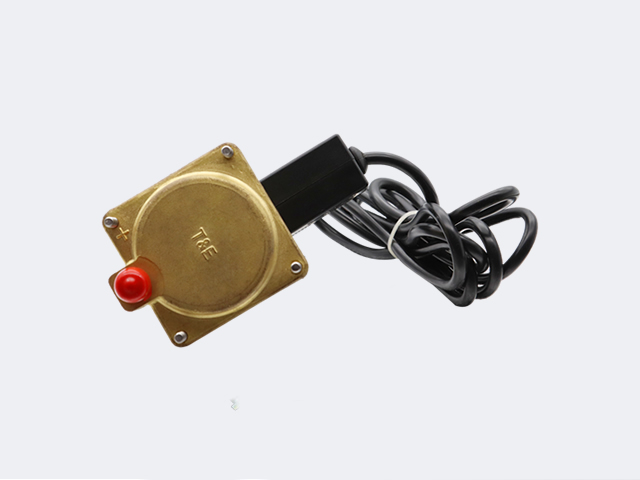

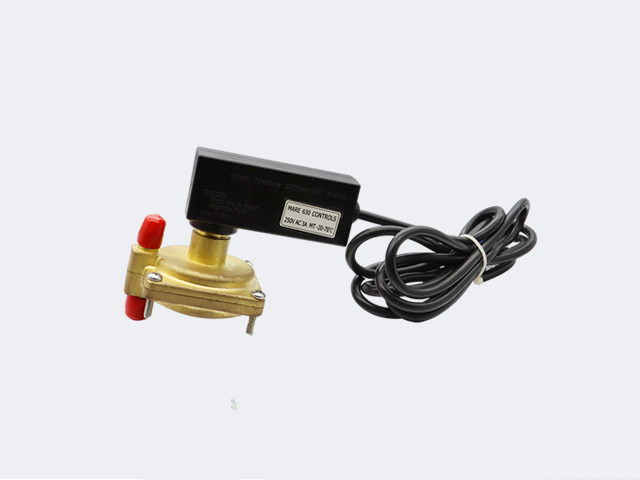

TE(630 650 680) 壓差式流量開關
TE(630 650 680)系列壓差開關（又稱壓差式流量開關）對于水流量的測量，可通過測量閥門、孔板等兩端的壓降，再通過查閥門或孔板的壓降和流量曲線即可得到準確的流量，通過壓降的方法得到流量目前已廣泛用在HVAC的水側系統及流量測量儀表。壓差開關在HVAC系統中的應用主要是根據HVAC設備的阻力與流量曲線進行控制的，HVAC中的水側換熱器（套管式、殼管式、管板式和常用的板式換熱器）、水過濾器、閥門和水泵等都有其壓降與流量的性能曲線，只要將壓差開關兩側的測量壓差與預先設定值進行比較，就可以準確控制流量。壓差開關用作HVAC中的流量控制具有流量控制準確，對水系統不再額外增加阻力，又對水管管徑沒有要求以及無水流擾動干擾等特性，可取代任何形式的靶式流量開關作為HVAC水系統的流量控制，相對于靶式流量開關它可以避免水泵氣蝕引起的假流量，又有非常準確的復位流量和斷開流量，因而可廣泛應用在使用板式換熱器、套管式換熱器和殼管式換熱器的大中小型風冷或水冷冷水機組中作水流量控制及水泵和水過濾器狀態的監控。
換熱器水流量精確控制
TE(630 650 680)系列壓差開關（又稱壓差式流量開關）用作換熱器水流量控制是HVAC水系統中最重要的應用，它是替代靶式流量開關的最優的選擇。它具有精確的復位流量和斷開流量，復位流量是檢驗用戶水系統首次開機是否滿足要求的最低流量，斷開流量是保護用戶正在運行時由于錯誤采用二通電動閥或水過濾堵塞造成的流量減小，下面我們以板式換熱器和套管式換熱器為例介紹壓差開關用作水流量控制的特性。
板式和套管式換熱器水流量控制
板式換熱器以體積小、傳熱效率高目前已廣泛應用在中小型冷水機組中作為蒸發器或冷凝器。但板式換熱器的特定結構注定要加強對其的防凍保護。板式換熱器凍壞的一個最主要的原因是流經板式換熱器的水流量小于額定流量。板式換熱器冷煤側溫度低于冰點，造成板式換熱器水側結冰。大量的試驗表明當板式換熱器在制冷時通過的水流量小于額定流量的50%就有結冰的危險，因此精確控制板式換熱器的水流量不小于額定流量的50%已經成為防凍保護的一項重要措施。根據板換的壓降和流量曲線，查找50%額定流量下板式換熱器的壓降，此壓降即為板式換熱器流量保護的下限壓差值，根據此值選擇適當的壓差開關并安裝在整機上進行流量測試驗正其流量保護值。對于板式換熱器用作冷凝器時，其通過適當的水流量可以確保冷凝壓力控制在要求的范圍內，有利于機組運行的穩定。
TE(630 650 680)系列壓差開關安裝說明
1、壓差式流量開關具有兩根電線，為常開端輸出。若有特殊要求請在訂貨時說明。
2、壓差式流量開關的“+”端接系統的高壓端（換熱器的進水端）的1/4SAE接口，壓差開關的“-”端接系統的低壓端（換熱器的出水端）。合適的壓差開關測壓位置非常重要，有利于保證壓差測量值的準確性，應盡量靠近換熱器的進出水口處作為測壓口。
3、取壓連接管與1/4〞SAE接口緊密連接，用15mm厚橡塑保溫板和保溫管對銅質殼體及連接銅管進行保溫處理，也可以用電加熱線將連接管逐圈和銅質殼體均勻纏繞，并將電加熱線與板式換熱器的防凍連鎖，將纏繞有電加熱線的連接管用保溫膠帶緊密包裹，這兩種方法均可以防止連接管凍裂。
4、調試前請確認冷水機組水系統內已注滿水并且已排除空氣，為了防止水泵空蝕水泵在開機前必須排除空氣。當水泵開機而壓差開關不能復位時，請檢查冷水機組外的水系統阻力是否太大，造成實際流量小于額定流量的80%，如果系統內存有空氣或水系統設計不當造成的水泵空蝕都可能造成機組不能啟動，這是正常現象，因未達到機組正常工作的流量。
5、適用范圍：約克壓差開關，麥克維爾等空調機組。
TE(630 650 680)系列壓差開關產品特性
外殼防護等級：IP54 最大允許靜壓： 5bar
最大允許壓差：5bar 最高承壓：16bar
使用環境溫度：-20~95℃ 使用介質溫度：-20~93℃
設定點重復性偏差：±2% 壽命：10萬次
輸出形式：10A；125/250VAC SPDT干觸點常開端輸出；
工作介質：水和空氣,油等
高低壓側連接口：1/4〞 SAE,G1/4〞等可選
|
壓差式流量開關與靶式流量開關在HVAC水系統中的性能比較 |
||
|
性能 |
天恩壓差式流量開關 |
靶式流量開關 |
|
流量控制準確性 |
采用壓差式流量開關控制原理，可以精確控制流量且不受現場安裝情況的影響 |
無法精確控制流量，受現場安裝情況的影響較大。 |
|
對HVAC水系統影響 |
不對水系統帶來任何阻力，對于小管徑及使用小揚程水泵 HVAC水系統可提供給用戶現場更靈活的管路布置。 |
約對水系統產生2米水柱的阻力，提供給客戶的有效揚程減少了。 |
|
安裝要求 |
可直接由工廠安裝在機組內，在現場安裝的部件不影響它流量控制的準確性，且對主水管管徑無任何要求。 |
一般安裝在機組外，受安裝工人的技術水平限制和水管管徑的影響。 |
|
穩定性 |
壓差開關動作和復位有明確的流量值，即使水系統中有少量空氣也不會產生漂浮，主是要因為其運動部件較少，運動部件沒有疲勞破壞的風險。由于壓差開關穩定性高，不會產生誤動作，因此控制器不需要像靶式流量開關對水流信號進行長達10-30秒的延遲處理，避免真正出現水流不足時由于延遲停壓縮機造成的換熱器凍壞。 |
動作和復位沒有明確的流量值，如水系統中空氣未排盡時，其形成的氣泡沖擊靶流片，造成流速的變化，水流開關動作復位頻繁，容易造成主機頻繁啟停。在水流正常時，靶流片長期彎曲受壓容易疲勞失效不能正常復位，從而發生障。 |
|
防止換熱器的凍結 |
可精確控制水系統的流量值，當水流量達不到復位流量不能開機，方便用戶查找機組外水系統的問題，減少故障隱患。當水系統流量低到額定流量的50%（推薦值）時，切斷主機，防凍效果好 |
無法根據流量控制主機的開停，只能檢測到流量的有無，來控制主機的啟停，防凍效果很差。 |
|
換熱器結垢或臟污 |
對通過高限設定點對結垢或臟污引起的換熱器壓差增加而實際流量過小進行精確控制 |
對換熱器內部結垢或臟垢引起的流量變化也不能精確控制。 |
|
TE壓差開關選型 規格 參數 |
|||||
|
型號 |
出廠壓差設值 |
對應換熱器的壓降值 |
回差 |
材質 |
接口 |
|
TE630 |
3-5kpa |
8-12kpa |
1.2-1.5kpa |
黃銅
|
N=1/4”SAE |
|
TE650 |
6-8kpa |
12-18kpa |
1.6-1.8kpa |
||
|
TE680 |
10-12Kpa |
18-30Kpa |
2-2.5Kpa |
||
|
TE6100 |
15-25Kpa |
28-50Kpa |
3-5Kpa |
||
